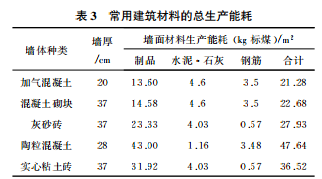

蒸壓加氣磚設(shè)備制品(AutoclavedAeratedConcrete，簡稱AAC)又稱蒸壓多孔混凝土(AutoclavedCellularConcrete，簡稱ACC)[11]是以硅質(zhì)材料和鈣質(zhì)材料為主要原料，摻加適量的發(fā)氣劑并加水進(jìn)行混合攪拌，由化學(xué)反應(yīng)形成孔隙，經(jīng)澆注成型、坯體靜停與切割后，再經(jīng)蒸壓養(yǎng)護(hù)等工藝過程制成的多孔硅酸鹽砌塊。按原材料的種類，蒸壓加氣磚設(shè)備制品主要有蒸壓水泥‐石灰‐砂、蒸壓水泥‐石灰‐粉煤灰、蒸壓水泥‐礦渣‐砂、蒸壓水泥‐石灰‐尾礦、蒸壓水泥‐石灰‐沸騰爐渣、蒸壓水泥‐石灰‐煤矸石、蒸壓石灰‐粉煤灰加氣混凝土砌塊等7種，上述各種蒸壓加氣混凝土砌塊總稱為加氣混凝土砌塊。2.2生產(chǎn)加氣混凝土的優(yōu)越性雖然尾礦的利用途徑有許多種，但從尾礦的消納量、節(jié)能減排、利用前景及環(huán)境保護(hù)方面綜合考慮，尾礦加氣混凝土具有優(yōu)于其它方法或普通建材一系列特性與優(yōu)點(diǎn)。1)尾礦利用量大。通過制備加氣混凝土砌塊，可以消耗大量尾礦，尾礦摻和量可達(dá)50%～70%，并達(dá)到節(jié)能、節(jié)地、利廢和環(huán)境保護(hù)的作用。選礦廢渣(粉末)、采礦廢渣(碎屑)等廢棄物為主要原料，生產(chǎn)蒸壓加氣混凝土砌塊等節(jié)能環(huán)保新型墻體材料，每年生產(chǎn)用尾礦56.7萬t，創(chuàng)造良好經(jīng)濟(jì)效益的同時，實(shí)現(xiàn)了資源的綜合利用和環(huán)境的有效保護(hù)，經(jīng)濟(jì)社會效益雙贏。2)節(jié)能降耗顯著。加氣磚設(shè)備制品的生產(chǎn)能耗較低，是耗材較少的墻體保溫隔熱材料。常用建筑材料的總生產(chǎn)能耗見表3。
保溫隔熱性好 。 加氣磚設(shè)備制品材料內(nèi)部存在的 大量微小氣孔 ，使其導(dǎo)熱率大大降低 。 常用建筑材 料的導(dǎo)熱系數(shù)見表 4 。
從表4中可以看出，加氣磚設(shè)備制品在幾種常用建筑材料中的導(dǎo)熱系數(shù)較低，具有良好的保溫隔熱性能。4)質(zhì)輕、抗震性能優(yōu)良。加氣磚設(shè)備制品的容重一般為400～700kg/m3，僅為黏土磚的1/3，鋼筋混凝土的1/5，故可使建筑物的自重大大減輕。按現(xiàn)在住宅建筑的自重計(jì)算[14]，磚混房屋自重達(dá)1.3～1暢5t/m2，混凝土砌塊建筑自重1.0～1.5t/m2，加氣混凝土房自重只有0.75～0.8t/m2(天津異型柱框輕體系)。在同樣的地震烈度作用下，建筑物自重輕1/2，則水平地震作用標(biāo)準(zhǔn)值也小1/2。5)加工容易，施工方便。加氣混凝土材料可加工性能優(yōu)良，材料可鋸、可釘、可鉆、可粘、便于施工。6)耐火、吸聲。加氣磚設(shè)備制品本身屬于不燃物質(zhì)，即使在高溫下也不會產(chǎn)生有害氣體;耐火性能良好，并且由于較高的孔隙率，還具有較好的吸聲等綜合性能。
聯(lián)系電話:13803857310
